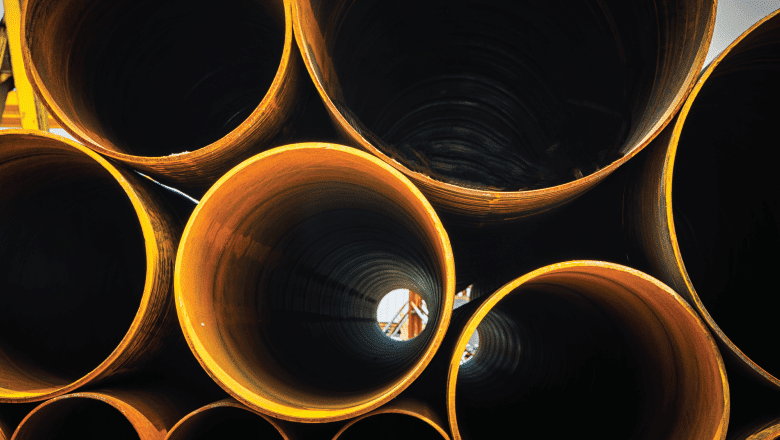

Conheça as diferenças entre os graus “X” da norma API 5L

A norma API 5L é uma das mais importantes especificações técnicas para tubos de aço e, dentro dessa norma, os chamados “graus X” são fundamentais para definir o comportamento mecânico dos tubos. Saiba mais sobre ela e sobre os graus lendo o texto a seguir.

O que é a norma API 5L?

Primeiramente, vale destacar que a norma API 5L é uma especificação técnica internacional desenvolvida pelo American Petroleum Institute (API) que estabelece os requisitos para fabricação de tubos de aço utilizados no transporte de fluidos, especialmente petróleo, gás natural e outros derivados em sistemas de dutos.

Essa norma define critérios rigorosos relacionados à composição química do material, propriedades mecânicas, processos de fabricação, testes de qualidade e inspeções.

O que significa o “X” na API 5L e por que ele é importante?

O “X” presente na classificação dos tubos API 5L está diretamente relacionado ao limite mínimo de escoamento do material, e o número que acompanha essa letra indica a resistência mínima do aço, expressa em mil psi (libras por polegada quadrada). Por exemplo:

• X42:  cerca de 42.000 psi (limite de escoamento mínimo);
• X52: cerca de 52.000 psi;
• X65: cerca de 65.000 psi;
• X70: cerca de 70.000 psi.

As aplicações típicas de cada um dos graus

Tubos API 5L são itens frequentes na construção de dutos, conhecidos como “line pipes”, responsáveis pelo transporte de fluidos em larga escala. Fazendo uma divisão por grau, temos o seguinte cenário:

Grau X42 e X46

Os graus X42 e X46 são amplamente utilizados em aplicações menos exigentes, como redes de distribuição de água e dutos de menor extensão, onde as pressões de operação são moderadas e as condições de serviço são mais controladas.

Grau X52

Já o grau X52 é bastante aplicado em oleodutos e gasodutos regionais de média pressão, além de sistemas industriais que exigem maior confiabilidade.

Grau X60

Enquanto isso, o grau X60 se enquadra em aplicações mais robustas, como dutos de trajetos mais extensos (de caráter estadual).

Grau X65

E quanto ao grau X65? Ele é útil em gasodutos e oleodutos de longa distância nacionais. Somando a esse ponto, por possuir uma resistência mecânica maior, é  ideal para aplicações mais críticas.

Grau X70

No que se refere aos tubos X70, eles são indicados para condições severas de operação, com pressões extremamente altas e ambientes desafiadores. Um exemplo disso é seu uso em sistemas offshore.

Graus superiores (X80 e acima)

Por fim, graus como X80 e superiores são utilizados em projetos exigentes e tecnologicamente avançados. Não à toa, esses tubos são comuns em grandes gasodutos internacionais e sistemas que operam sob condições severas.

Qual a diferença entre PSL1 e PSL2?

Além dos graus, a norma API 5L também define dois níveis de especificação do produto: PSL1 e PSL2.

O PSL1 é considerado o nível básico, com requisitos padrão de composição química, propriedades mecânicas e testes. Já o PSL2 possui requisitos mais rigorosos, incluindo:

• Controle químico mais restrito;
• Ensaios mecânicos adicionais;
• Testes de impacto e inspeções não destrutivas;
• Maior rastreabilidade do material.

Erros comuns na hora de escolher tubos API 5L

É comum que alguns erros ocorram durante a aquisição dos tubos API 5L, principalmente quando não há uma avaliação completa das condições de uso e das exigências do projeto. Dentre esses erros, é possível citar:

Ignorar as condições ambientais

Fatores como umidade, exposição a agentes corrosivos, variações de temperatura e tipo de solo impactam diretamente o desempenho do tubo. Inclusive, desconsiderar essas variáveis pode reduzir significativamente a vida útil da tubulação.

Desconsiderar a soldabilidade do material

Cada grau possui características específicas de soldagem, e ignorar esse fator pode dificultar a instalação, aumentar custos ou até comprometer a integridade das juntas ao longo do tempo.

Escolher o grau apenas pelo custo

Outro dos erros mais comuns é selecionar o grau do tubo apenas com base no custo, sem considerar a pressão real de trabalho do sistema. Isso é prejudicial porque graus mais baixos podem não suportar condições mais severas, resultando em deformações ou até falhas estruturais ao longo do tempo.

Não planejar a logística e instalação

Muitos projetos não consideram aspectos logísticos, como transporte, armazenamento e facilidade de instalação. No entanto, esses fatores podem gerar atrasos, custos adicionais e até danos ao material antes mesmo de entrar em operação.

Onde encontrar tubos API 5L de qualidade e confiabilidade?

A escolha correta do grau e do nível de especificação é fundamental para o sucesso de qualquer projeto industrial, logo, contar com um fornecedor especializado é aconselhável.

E um desses fornecedores é a Tubos ABC. Com ampla experiência no mercado, a empresa trabalha com materiais certificados, pronta entrega e suporte técnico especializado para auxiliar engenheiros e compradores na escolha ideal em cada aplicação. Portanto, não perca tempo e entre em contato.
