Conheça os diversos modelos de Flanges e suas aplicações

Os Flanges são itens muito usados como elementos de ligação entre tubos, montados normalmente em pares, sendo fáceis, rápidos e práticos de serem desmontados.

Servem para ajudar no funcionamento de uma tubulação e podem vedar uma conexão, como por exemplo, impedir a passagem de algum fluido de um lado para o outro ou que haja vazamentos.

Geralmente são fixados por parafusos facilitando a montagem e desmontagem dos elementos, sua limpeza, inspeção ou modificação a serem realizadas.

Principais aplicações dos Flanges

Os Flanges são muito aplicados em tubulações, principalmente de seção transversal circular, e em sistemas que envolvem diversos equipamentos e peças como as válvulas, podendo conectar inclusive itens de fabricantes diferentes.

Normalmente possuem características geométricas e de resistência padronizadas por normas. Passam por rigorosos testes, como por exemplo, o mapeamento por radiografias em dutos de petrolíferas após a finalização dos tubos contínuos.

É uma peça que se acopla na terminação de tubos seccionados, como por exemplo, tubo de junção a um vaso de pressão, bomba, válvula ou qualquer outro equipamento.

Onde haja a necessidade da interação de um elemento idêntico. Através da fixação dos parafusos, ocorre então a união das seções de tubos fazendo dos tubos e flanges uma única estrutura.

É muito usado na automação industrial de diversos setores, por terem o poder de conduzir muitos tipos de fluídos, como óleos, gases, vapores e combustíveis.

Os elementos podem ter diferentes temperaturas, porque as normas da ISO (Organização Internacional de Normalização), fazem com que os fabricantes passem por rigorosos testes de pressão.

Para se adaptar a todas as suas finalidades nas indústrias. As disponibilidades de tamanhos e de materiais dos flanges, são muito distintas no mercado.

Porque há muitas aplicações diferentes na indústria, todas as peças vêm com o diâmetro, em polegadas, especificado.

No geral, os Flanges podem ser aplicados em diversos segmentos, essencialmente nestes a seguir:

• Usinas;
• Indústrias dos mais variados segmentos de produção;
• Projetos de engenharia;
• Petrolíferas;
• Companhias de trabalho com cimento e mineração;
• Setor de abastecimento de água, química e gases;
• Setor da construção civil.

Modelos mais usados de Flanges

Existem diversos tipos de Flanges e aplicações distintas, veja abaixo alguns exemplos mais comuns:

Flange Cego

O Flange Cego é o modelo mais comum do mercado, não possui um furo no centro e é usado principalmente para extremidades de sistemas de tubulação, permitindo a inspeção da linha e a sua continuação futura.

Usado para fechamento de linhas e seções flangeadas, em outras palavras ele interrompe a passagem de fluidos em tubulações, válvulas e bombas.

É utilizado também para facilitar a inspeção da linha, podendo ser empregado sob diversas condições de temperatura e pressão, desde que não sujeito a golpes de aríete.

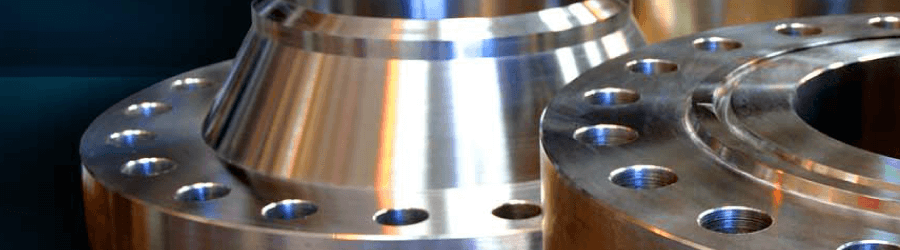

Flange com Pescoço

O Flange com pescoço é projetado para transferir tensão para a tubulação. Isso reduz a concentração de pressão em sua base. Esse modelo é conhecido pelo seu pescoço cônico e resistência à deformação.

Possui extremidade chanfrada, favorecendo solda de topo e ensaio de radiografia na linha. É utilizado para variadas condições de pressão e temperatura devido à sua estrutura e, por isso, é um elemento conhecido de vedação no mercado.

Este flange recebe solda circunferencial no pescoço facilitando o exame da solda por raio X. São resistentes à tensões e reduzem as turbulências e erosões dentro das tubulações.

Flange Solto

O Flange Solto, conhecido também como Flange Lap-Joint, é feito com um cômodo à inserção stub-end, aplicado em tubulações que requerem desmontagem frequentes.

Este Flange é empregado em montagens de linhas que fazem uso de pestanas e não estão sujeitos à corrosão pelo fluido, por ser fabricado em aço carbono. Pode girar e permite fácil alinhamento dos furos.

Não é fixada as tubulações por solda somente fixada ao outro flange por parafusos, o que é facilitado por estar solto na linha.

É recomendado para baixa pressão e apresenta baixo custo, pois é utilizado também em linhas de aço inox trabalhando em conjunto as pestanas.

Flange Orifício

O Flange Orifício é o modelo mais utilizado pela indústria de montagem de placas de orifícios.

Os furos desses flanges são empregados para medir a vazão dos líquidos e gases que passam na tubulação.

Comparado a outros modelos, o Flange Orifício oferece uma vantagem que é a existência de parafusos adicionais para facilitar a separação dos flanges para inspeção ou manutenção da placa.

Flange Roscado

O Flange Roscado é um dispositivo econômico, de fácil montagem, utilizado em diferentes aplicações industriais. Pode ser unido ao tubo sem a necessidade de soldas e seu uso é mais adequado em médias pressões e temperatura ambiente.

É provido de rosca interna e usado para conectar outros componentes roscados em baixa pressão. Podem ser aplicados também em pequenas bitolas.

Flange Sobreposto – Encaixe para Solda (SW)

O Flange Sobreposto desliza sobre a tubulação antes de ser soldado, não permitindo ligação direta com conexão tubular, nem ensaio de radiografia na linha. Facilita a condução de fluidos e é aplicável em pequenas bitolas.

Esse modelo é de fácil aplicação, sendo mais econômico do que o modelo de Flange Pescoço. Precisa de solda do lado interno e externo, ideal para aplicações de baixa pressão, mas pode ser utilizado em diversas temperaturas e pressão moderada.

Flange Soquete

O Flange Soquete é empregado em diversas indústrias como petróleo, gás natural, etc., pode ser operado em qualquer condição de temperatura e pressão moderada, mas em severos gradientes térmicos, sua utilização não é recomendada.

Flange Raquete

O Flange Raquete é instalado na tubulação para obter um bloqueio rigoroso dos fluídos. São empregados até mesmo no lugar de válvulas para locais onde o bloqueio precisa ser realizado periodicamente.

A importância do uso de Flanges

Como já falamos neste artigo, os Flanges são muito importantes para o bom desenvolvimento de sistemas, principalmente em tubulações. Eles são capazes de vedar fluidos e impedir vazamentos.

É muito importante adquirir Flanges de qualidade, de acordo com sua finalidade, sabendo qual modelo é mais adequado para o seu projeto.

A escolha do Flange pode variar conforme a sua finalidade, o material e o ambiente no qual será exposto, variando a durabilidade da peça. Contudo, no geral, esse item é seguro e dura por muitos anos.

De acordo com as normas ANSI B16.5 e B16.47 os Flanges podem variar de diâmetro 1,8 e 64 polegadas.

Existem diferentes materiais, que compõem a estrutura molecular dessas peças, como, por exemplo, o Flange de aço carbono, inoxidável, níquel e titânio.

Os mais requisitados e resistentes são os de modelos feitos em aço carbono, que confere às peças uma maior resistência mecânica.

Devido aos elementos de liga inseridos na peça de aço, o Flange fica mais resistente garantindo que as peças suportem melhor as pressões.

Além dos diâmetros padronizados, escritos em polegadas em cada peça, há uma norma que determina o quanto sua peça mecânica suporta.

Representado por uma ranhura de “#” na peça, que significa unidade de pressão por micrômetro, normalmente um número precede essa ranhura, como, por exemplo, 600#, 900#, etc.

Esses logaritmos, determinam a classe de pressão ou PSI (libra-força por polegada quadrada) de sua peça. As aplicações são tão distintas quanto a sua usinagem.
